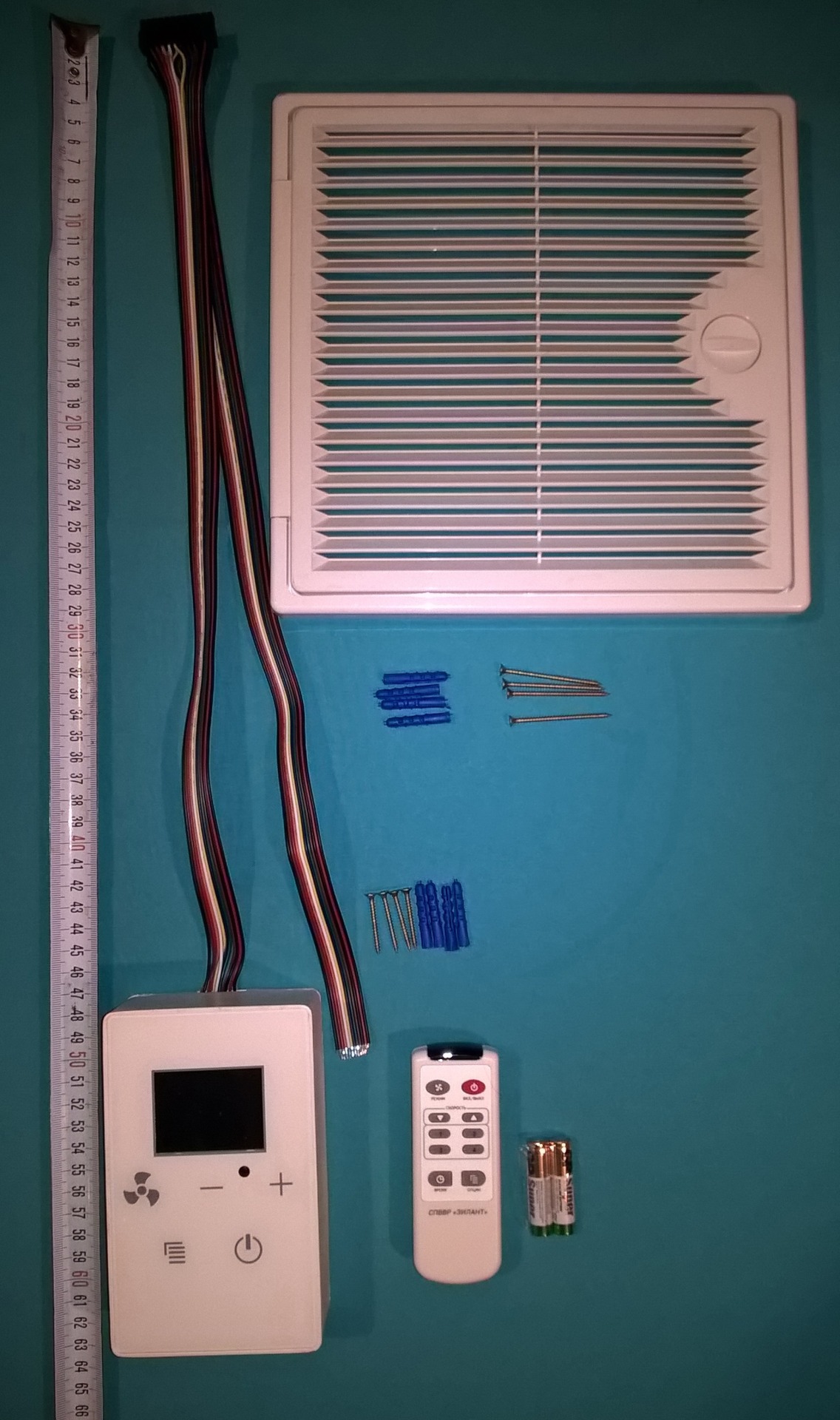

Блок управления Системы Приточно-Вытяжной вентиляции с регенерацией тепловой энергии. Модель 2017 г.
Сам вентиляционный блок с керамическим теплообменником принципиальных конструктивных изменений не претерпел. Хотя, установка теперь комплектуется вентиляторами от другого поставщика. Уровень шума стал ниже, материал пластика более качественный, появилась защита от перегрева двигателей.
В процедуре монтажа существенных изменений тоже не появилось.
Изменился штекерный разъём соединяющий блок управления с Системой.
Существуют 5 режимов работы Системы:
1. Режим вытяжки. Система работает только на вытяжку.
2. Режим притока. Система работает только на приток.
3. Режим энергосбережения приток-вытяжка. Основной режим.
4. Режим проветривания. Воздушный клапан открыт, а вентиляторы выключены.
5. Сетевой режим. Совместная работа нескольких Систем.
Производительность Системы (скорость вращения вентиляторов) регулируется нажатием кнопки «Скорость» на блоке управления или ПДУ.
Режим энергосбережения – основной режим работы Системы, при котором Система попеременно работает в режимах притока и вытяжки.
Длительность работы Системы на вытяжку или на приток в энергосберегающем режиме может устанавливаться в интервале от 20 до 90 секунд.
Примерное соответствие между температурой наружного воздуха и длительностью работы Системы на приток и вытяжку в режиме энергосбережения следующее:
от -40°С |
до -25°С |
: 20 сек., |
от -25°С |
до -20°С |
: 20 сек., |
от -20°С |
до -15°С |
: 20 сек., |
от -15°С |
до -10°С |
: 30 сек., |
от - 10°С |
до -5°С |
: 35 сек., |
от -5°С |
до 0°С |
: 40 сек., |
от 0°С |
до +5°С |
: 50 сек., |
от +5°С |
до +10°С |
: 60 сек., |
от +10° С |
до +15°С |
: 70 сек., |
от +15° С |
до +20°С |
: 80 сек., |
от +20° С |
до +25°С |
: 90 сек., |
от +25° С |
до +30°С |
: 60 сек., |
от +30° С |
до +35°С |
: 30 сек., |
от +35° С |
до +50°С |
: 20 сек. |
Схема подключения.
"Землю", приходящего кабеля, соединяем со сдвойнным проводом на клеммнике, выходящим из Системы, а "Фаза" и "Ноль" непринципиально. Кабель для Систем не нужно закладывать толстый, нагрузка невелика и вполне достаточо сечения 0.75 мм2. Если уже заложенный кабель не влезает в отверстия стандартного клеммника, то можно поменять клеммник самостоятельно под толщину имеющихся проводов.
Сетевой режим.
При необходимости установки в помещении нескольких Систем и одновременной координированной работы данных Систем имеется две возможности системного подключения:
1) Проводное последовательное соединение блоков управления.
Соединять блоки между собой можно с использованием кабеля "витая пара" (например UTP2-CAT5E).
Необходимо использовать витую пару с цветами (зеленый и бело-зеленый) или (оранжевый и бело-оранжевый) или другие витые пары.

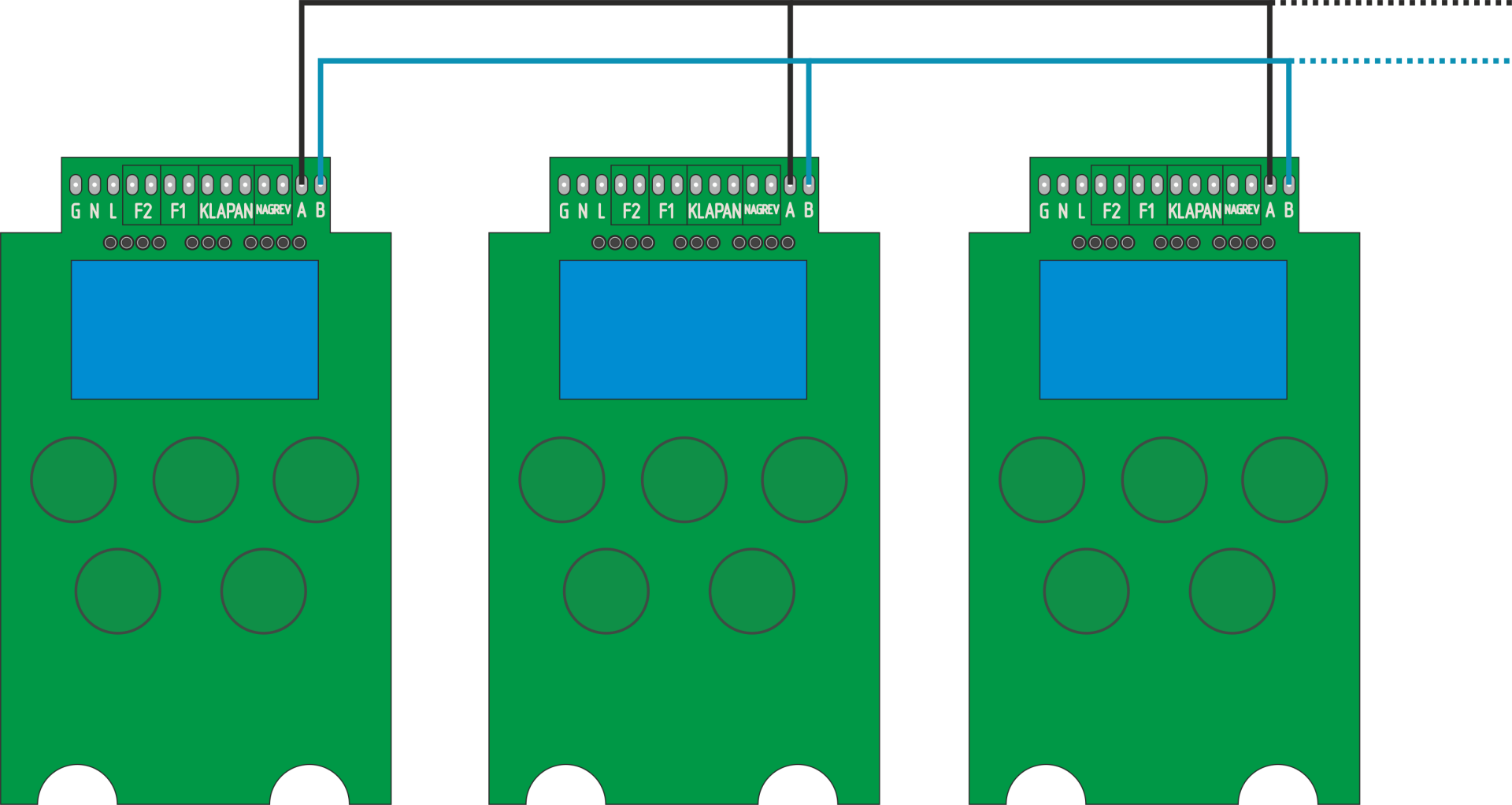

Подключение RS485
2) Беспроводной Wi-Fi соединение блоков управления.
Каждый блок управления в качестве дополнительной опции комплектуется Wi-Fi модулем.
Данный модуль подключен к основному блоку управления.
3) Беспроводной по радиоканалу.
Настройка сетевого режима.
Для включения сетевого режима в основном меню необходимо нажать на кнопку «Опции».
- Нажатием кнопки «-/+» необходимо выбрать номер устройства. При работе Систем в сетевом режиме необходимо выбрать в качестве ведущего (основного) блока управления один из подключаемых блоков управления.
- В «Опции» номер устройства необходимо установить на блоке управления номер ведущего (№1) и ведомых (№2,№3,№4….) блоков управления.
- Для настройки ведомых блоков управления с основного ведущего блока № 1 необходимо зайти в меню «Опции» в «Настройка ведомых блоков» и нажать кнопку «Режим».
При настройке ведомых блоков имеется возможность выбора одного режимов совместной работы подключаемых Систем:
1) Работа блоков управления в режиме «притока»;
2) Работа блоков управления в режиме «вытяжки»;
3) Работа блоков управления в режиме «приток-вытяжка»;
4) Работа блоков управления в режиме «проветривание»;
5) Работа всех блоков управления в «асинхронном» режиме;
6) Работа блоков управления в «синхронном» режиме.
Особые исполнения.
Для настройки дополнительно устанавливаемых в Систему реле / датчиков и нового оборудования, необходимо нажать в основном меню кнопку «Опции» и выбрать одну из функций:
Наименование | Характеристики |
Реле-детектор дыма | Подключение к Системе данного датчика в случае появления дыма автоматически выключит вентиляторы и закроет воздушный клапан. |
Реле -детектор СН4 (метан) | Подключение к Системе данного датчика в случае появления метана автоматически переведет Систему в режим работы «вытяжка» на пятой скорости. |
Реле-детектор СО (угарный газ) | Подключение к Системе данного датчика в случае появления угарного газа автоматически переведет Систему в режим работы «вытяжка» на пятой скорости. |
Озонатор/ УФ – лампа |
В меню «Опции» имеется возможность настройки работы озонатора/УФ лампы, а именно: - принудительное включение/выключение. |
«Умный дом» | Система комплектуется Wi-Fi модулем, через который происходит взаимодействие с иным оборудованием, подключённым к системе «Умный дом». |
Энергосберегающий нагреватель |
Системы СПВВР 200 комплектуются энергосберегающим нагревательным кабелем с мощностью 85Вт., СПВВР 125- 50Вт, СПВВР 100- 30Вт. В меню «Опции» имеется возможность настройки работы нагревателя, а именно: - настройка порога включения/выключения нагревателя; - принудительное включение/выключение нагревателя; - работа нагревателя по умолчанию («услв»). При выборе в разделе «Опции» подраздела «Нагреватель» имеется возможность настройки работы нагревателя по умолчанию («услв»), то есть при фиксации Системой температуры поступающего в помещение воздуха ниже +14С и ниже, Система автоматически включит нагреватель. При достижении температуры входящего воздуха +30С, блок управления выключает нагреватель. |
Датчик влажности | При работе Системы с установленным датчиком влажности в случае фиксацией датчиком влажности в помещении более 65%, Система автоматически включает режим «приток/вытяжка» на третьей скорости. При достижении уровня влажности в помещении 40%, Система возвращается в исходный режим работы. |
СПВВР-100 (в серийном выпуске с марта 2018 г.)
Модель СПВВР-100 (малый диаметр) подходит для санузлов, жилых помещений малой площади, отапливаемых гаражей.
Оптимально подходит для погребов в полуподвальных помещениях. За счет проветривания убирается излишняя влага от земли, сохраняя при этом необходимую температуру.
При помощи вспененного уплотнителя можно подогнать под пластиковые трубы с различным внутренним диаметром.
Схема подключения системы СПВВР при желании замены блока управления модели до 2017г. на модель с 2017г.
Для подключения СПВВР в предыдущей комплектации к новому блоку управления необходимо открыть старый блок управления и отсоединить все концы в клемниках, после чего открыть новый блок управления и подключить кабеля согласно таблицы 1, в которой указано соответствие по подключению проводов при переходе от старого блока управления к новому блоку управления, голубой провод который подключен к разъему «ACN» на старом блоке необходимо подключить к разъему «0»(N) на новом блоке, следующие провода рекомендуется подключать поэтапно согласно таблице.
СТАРЫЙ блок |
НОВЫЙ блок |
Голубой провод «ACN» |
Разъем «0» (N) |
Коричневый провод «ACL» |
Разъем «L» (~) |
Желтый провод «MR» |
Разъем «KLAPAN» (левый разъем) |
Желтый провод «MP» |
Разъем «KLAPAN» (правый разъем) |
Серый провод «ACN» |
Разъем «KLAPAN» (средний разъем) |
Белый провод «FR» |
Разъем «F1» (левый разъем) |
Коричневый провод «FP» |
Разъем «F2» (левый разъем) |
Зеленый провод «ACN» |
Разъем «F2» (Правый разъем) |
Таблица 1. Схема подключения системы к новому блоку управления.
Рис.1 Схема подключения проводов на колодке предыдущей модели блока управления.
После подключения всех проводов к новому блоку схема подключения должна соответствовать схеме на рис.2.
Рис. 2. Схема подключения проводов к новому блоку управления при переходе с предыдущей модели блока управления.
Внимание! Подключение необходимо производить только с обесточенным оборудованием в строгой последовательности. Неправильное подключение может привести к выходу из строя оборудования.
